监控 Kubernetes

本指南帮助你从 Kubernetes 系统中收集日志和指标，并将其发送到 ClickStack 进行可视化和分析。作为演示数据，我们可以选择使用 ClickStack 维护的官方 OpenTelemetry 演示应用的 fork。

前置条件​

使用本指南前，您需要具备：

  • 一个 Kubernetes 集群（建议 v1.20+），并在某个节点上为 ClickHouse 预留至少 32 GiB 内存和 100 GB 磁盘空间。
  • Helm v3+
  • 已正确配置、可与集群交互的 kubectl

部署选项​

可以使用以下任一部署选项来完成本指南：

  • 自托管：在 Kubernetes 集群中完整部署 ClickStack，包括：

    • ClickHouse
    • HyperDX
    • MongoDB（用于仪表盘状态和配置）

  • 云托管：使用 ClickHouse Cloud，并将 HyperDX 作为外部托管服务使用。这样就无需在集群内部运行 ClickHouse 或 HyperDX。

为了模拟应用程序流量，可以选择部署 ClickStack 分支版本的 OpenTelemetry Demo Application。这会生成包括日志、指标和追踪在内的遥测数据。如果集群中已经有工作负载在运行，可以跳过此步骤，直接监控现有的 Pod（容器组）、节点和容器。

安装 cert-manager(可选)​

如果您的部署需要 TLS 证书,请使用 Helm 安装 cert-manager:

# 添加 cert-manager 仓库

helm repo add jetstack https://charts.jetstack.io

helm install cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --set startupapicheck.timeout=5m --set installCRDs=true --set global.leaderElection.namespace=cert-manager

部署 OpenTelemetry 演示（可选）​

此步骤为可选项，适用于没有现有 Pod（容器组）需要监控的用户。虽然已在 Kubernetes 环境中部署了现有服务的用户可以跳过此步骤，但本演示包含已插桩的微服务，这些微服务会生成追踪和会话回放数据，让用户能够体验 ClickStack 的所有功能。

以下步骤将在 Kubernetes 集群中部署 ClickStack 分支版本的 OpenTelemetry Demo Application 堆栈,专为可观测性测试和仪表化演示而定制。该堆栈包含后端微服务、负载生成器、遥测管道、支撑基础设施(如 Kafka、Redis)以及与 ClickStack 的 SDK 集成。

所有服务均部署到 otel-demo 命名空间。每个部署包括：

  • 使用 OTel 和 ClickStack SDKS 对链路追踪、指标和日志进行自动仪表化。
  • 所有服务会将其遥测数据发送到 my-hyperdx-hdx-oss-v2-otel-collector OpenTelemetry 收集器（尚未部署）
  • 将资源标签转发，以便通过环境变量 OTEL_RESOURCE_ATTRIBUTES 关联日志、指标和追踪数据。
## 下载演示 Kubernetes 清单文件
curl -O https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
# wget 替代命令
# wget https://raw.githubusercontent.com/ClickHouse/opentelemetry-demo/refs/heads/main/kubernetes/opentelemetry-demo.yaml
kubectl apply --namespace otel-demo -f opentelemetry-demo.yaml

部署演示环境后，确认所有 Pod（容器组）已成功创建并处于 Running 状态：

kubectl get pods -n=otel-demo

NAME                                 READY   STATUS    RESTARTS   AGE
accounting-fd44f4996-fcl4k           1/1     Running   0          13m
ad-769f968468-qq8mw                  1/1     Running   0          13m
artillery-loadgen-7bc4bdf47d-5sb96   1/1     Running   0          13m
cart-5b4c98bd8-xm7m2                 1/1     Running   0          13m
checkout-784f69b785-cnlpp            1/1     Running   0          13m
currency-fd7775b9c-rf6cr             1/1     Running   0          13m
email-5c54598f99-2td8s               1/1     Running   0          13m
flagd-5466775df7-zjb4x               2/2     Running   0          13m
fraud-detection-5769fdf75f-cjvgh     1/1     Running   0          13m
frontend-6dcb696646-fmcdz            1/1     Running   0          13m
frontend-proxy-7b8f6cd957-s25qj      1/1     Running   0          13m
image-provider-5fdb455756-fs4xv      1/1     Running   0          13m
kafka-7b6666866d-xfzn6               1/1     Running   0          13m
load-generator-57cbb7dfc9-ncxcf      1/1     Running   0          13m
payment-6d96f9bcbd-j8tj6             1/1     Running   0          13m
product-catalog-7fb77f9c78-49bhj     1/1     Running   0          13m
quote-576c557cdf-qn6pr               1/1     Running   0          13m
recommendation-546cc68fdf-8x5mm      1/1     Running   0          13m
shipping-7fc69f7fd7-zxrx6            1/1     Running   0          13m
valkey-cart-5f7b667bb7-gl5v4         1/1     Running   0          13m

演示架构​

此演示由使用不同编程语言编写的微服务组成，这些微服务通过 gRPC 和 HTTP 相互通信，并包含一个使用 Locust 模拟用户流量的负载生成器。该演示的原始源代码已被修改为使用 ClickStack instrumentation。

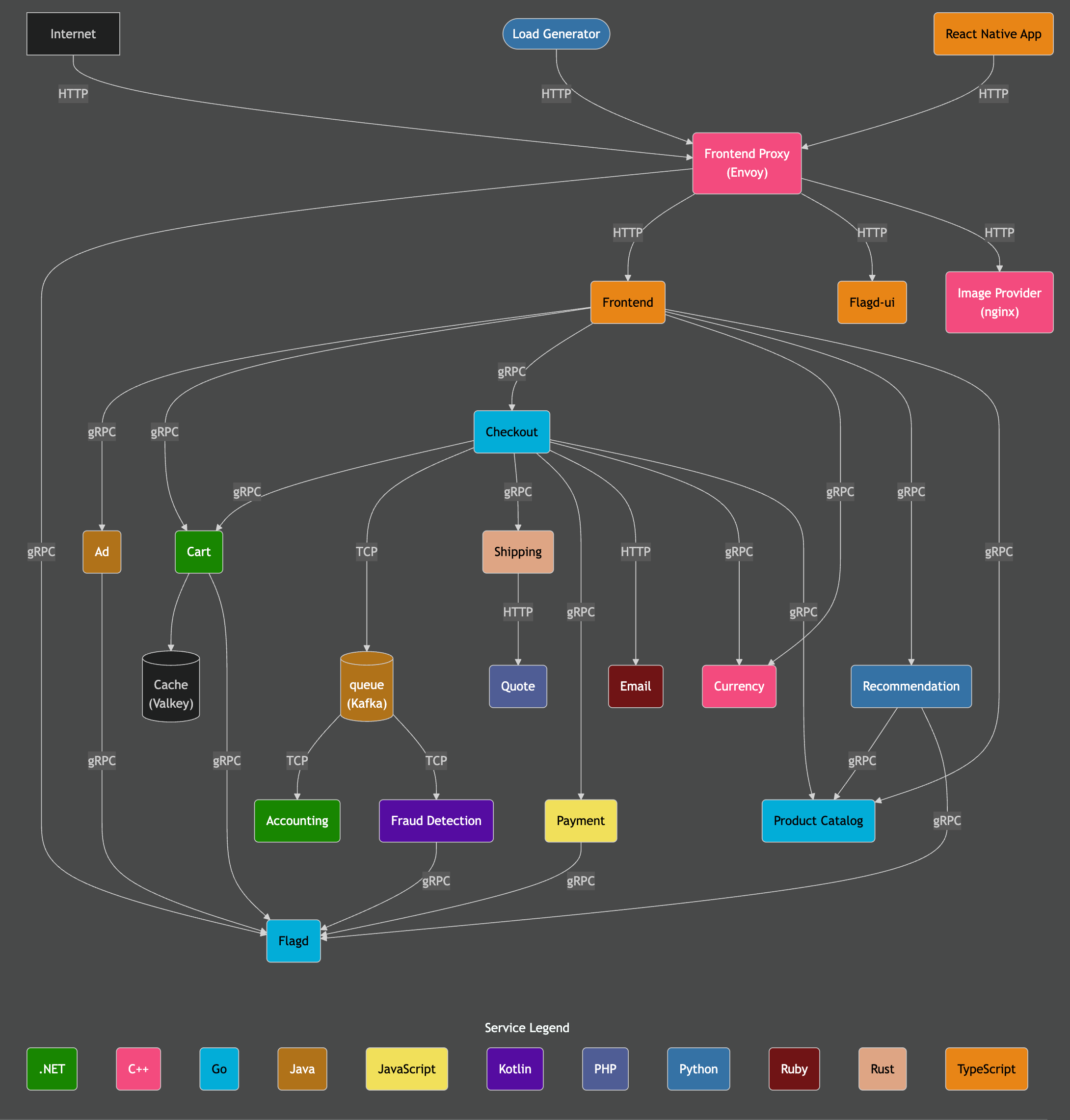

架构

致谢：https://opentelemetry.io/docs/demo/architecture/

有关该演示的更多详细信息，请参阅：

添加 ClickStack Helm 图表仓库​

要部署 ClickStack,我们使用官方 Helm 图表。

这需要添加 HyperDX Helm 仓库：

helm repo add hyperdx https://hyperdxio.github.io/helm-charts
helm repo update

部署 ClickStack​

安装 Helm 图表后,您可以将 ClickStack 部署到集群。您可以选择在 Kubernetes 环境中运行所有组件(包括 ClickHouse 和 HyperDX),也可以使用 ClickHouse Cloud,HyperDX 在其中同样以托管服务的形式提供。


自托管部署

以下命令会将 ClickStack 安装到 otel-demo 命名空间。该 Helm 图表会部署：

  • 一个 ClickHouse 实例
  • HyperDX
  • ClickStack 版本的 OTel collector
  • 用于存储 HyperDX 应用状态的 MongoDB
注意

您可能需要根据 Kubernetes 集群的配置调整 storageClassName。

未部署 OTel 演示环境的用户可以修改此设置，选择合适的命名空间。

helm install my-hyperdx hyperdx/hdx-oss-v2   --set clickhouse.persistence.dataSize=100Gi --set global.storageClassName="standard-rwo" -n otel-demo
生产环境中的 ClickStack

此 Chart 还会安装 ClickHouse 和 OTel collector。对于生产环境，建议使用 ClickHouse 和 OTel collector 的 Operator，和/或使用 ClickHouse Cloud。

要禁用 ClickHouse 和 OTel collector，请设置以下配置项：

helm install myrelease <chart-name-or-path> --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.enabled=false
使用 ClickHouse Cloud

如果你更希望使用 ClickHouse Cloud，可以部署 ClickStack 并禁用内置的 ClickHouse。

注意

该 chart 当前始终会同时部署 HyperDX 和 MongoDB。虽然这些组件提供了一条替代访问路径，但它们并未与 ClickHouse Cloud 的身份验证机制集成。在此部署模型中，这些组件主要供管理员使用，用于获取安全摄取密钥，该密钥是通过已部署的 OTel collector 进行摄取所必需的，但不应向终端用户暴露。

# 指定 ClickHouse Cloud 凭据
export CLICKHOUSE_URL=<CLICKHOUSE_CLOUD_URL> # 完整的 https 地址
export CLICKHOUSE_USER=<CLICKHOUSE_USER>
export CLICKHOUSE_PASSWORD=<CLICKHOUSE_PASSWORD>

helm install my-hyperdx hyperdx/hdx-oss-v2  --set clickhouse.enabled=false --set clickhouse.persistence.enabled=false --set otel.clickhouseEndpoint=${CLICKHOUSE_URL} --set clickhouse.config.users.otelUserName=${CLICKHOUSE_USER} --set clickhouse.config.users.otelUserPassword=${CLICKHOUSE_PASSWORD} --set global.storageClassName="standard-rwo" -n otel-demo

要验证部署状态,请运行以下命令并确认所有组件均处于 Running 状态。注意:使用 ClickHouse Cloud 的用户在此列表中不会看到 ClickHouse 组件:

kubectl get pods -l "app.kubernetes.io/name=hdx-oss-v2" -n otel-demo

NAME                                                    READY   STATUS    RESTARTS   AGE
my-hyperdx-hdx-oss-v2-app-78876d79bb-565tb              1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-clickhouse-57975fcd6-ggnz2        1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-mongodb-984845f96-czb6m           1/1     Running   0          14m
my-hyperdx-hdx-oss-v2-otel-collector-64cf698f5c-8s7qj   1/1     Running   0          14m

访问 HyperDX UI​

注意

即使使用 ClickHouse Cloud,仍需在 Kubernetes 集群中部署本地 HyperDX 实例。该实例提供由 HyperDX 内置的 OpAMP 服务器管理的摄取密钥,用于保护通过已部署的 OTel collector 进行的数据摄取——此功能目前在 ClickHouse Cloud 托管版本中尚不可用。

出于安全考虑,该服务使用 ClusterIP 类型,默认不对外暴露。

要访问 HyperDX UI,请将端口 3000 转发到本地端口 8080。

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo

访问 http://localhost:8080 以访问 HyperDX UI。

创建用户,提供满足复杂度要求的用户名和密码。

HyperDX 界面

获取摄取 API 密钥​

通过 ClickStack collector 部署的 OTel collector 的数据摄取由摄取密钥进行保护。

导航至 Team Settings 并从 API Keys 部分复制 Ingestion API Key。此 API key 可确保通过 OpenTelemetry collector 摄取的数据是安全的。

复制 API 密钥

创建 API 密钥 Kubernetes Secret​

创建一个新的 Kubernetes secret,其中包含摄取 API key,以及一个 config map,用于存储通过 ClickStack Helm 图表部署的 OTel collector 的位置信息。后续组件将使用这些配置,以便将数据摄取到通过 ClickStack Helm 图表部署的 collector 中:

# 使用摄取 API key 创建 secret
kubectl create secret generic hyperdx-secret \
--from-literal=HYPERDX_API_KEY=<ingestion_api_key> \
-n otel-demo

# 创建 ConfigMap 指向上面部署的 ClickStack OTel collector
kubectl create configmap -n=otel-demo otel-config-vars --from-literal=YOUR_OTEL_COLLECTOR_ENDPOINT=http://my-hyperdx-hdx-oss-v2-otel-collector:4318

重启 OpenTelemetry Demo Application 的 Pod（容器组）以应用摄取 API key。

kubectl rollout restart deployment -n otel-demo -l app.kubernetes.io/part-of=opentelemetry-demo

演示服务的追踪和日志数据现在应开始流入 HyperDX。

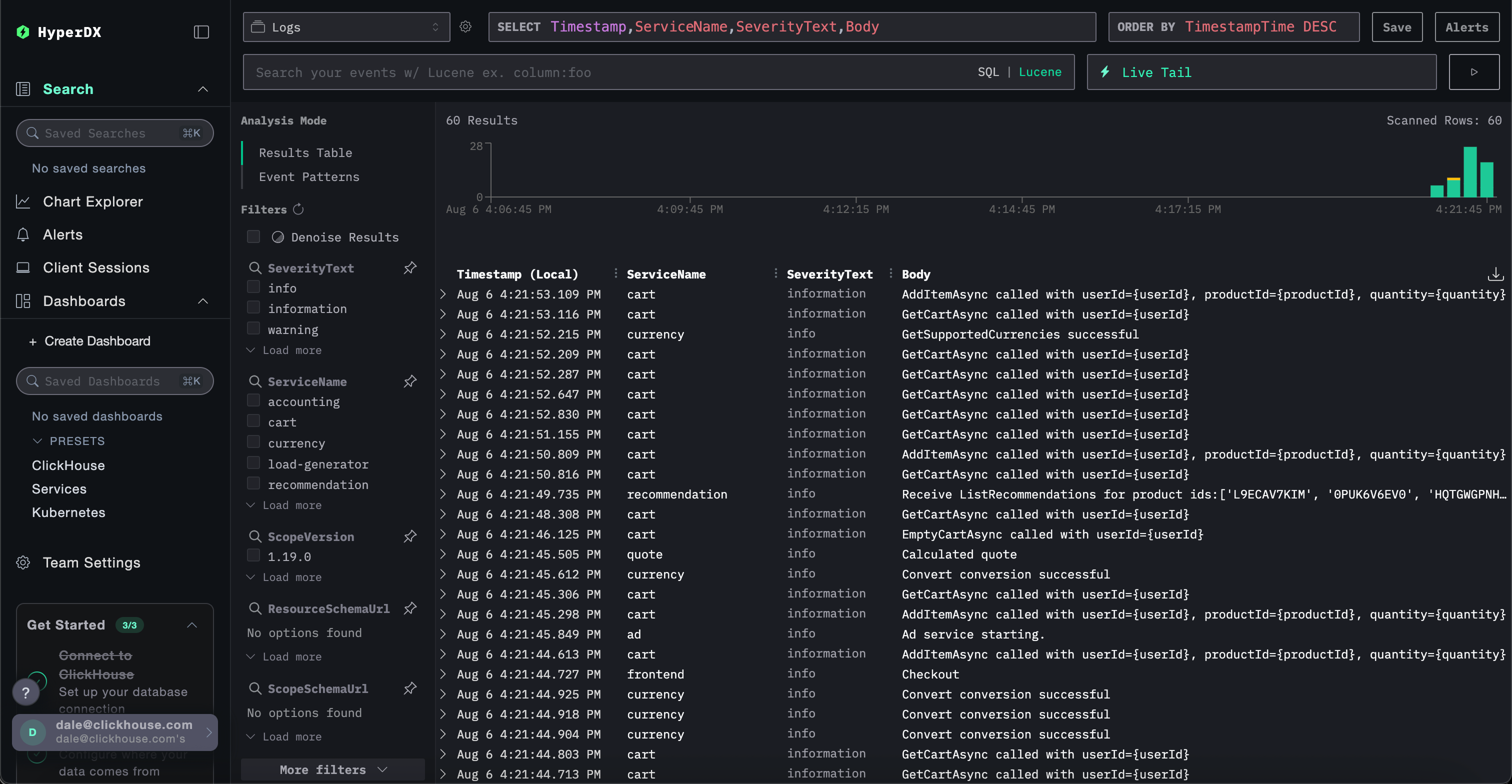

HyperDX Kubernetes 数据

添加 OpenTelemetry Helm 仓库​

为了收集 Kubernetes 指标,我们将部署一个标准的 OTel collector,并配置其使用上述摄取 API key 将数据安全地发送到我们的 ClickStack collector。

这需要我们安装 OpenTelemetry Helm 仓库:

# 添加 OTel Helm 仓库
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts

部署 Kubernetes 采集器组件​

要从集群本身和各个节点收集日志和指标,需要部署两个独立的 OpenTelemetry 收集器,每个收集器使用各自的清单文件。所提供的两个清单文件 k8s_deployment.yaml 和 k8s_daemonset.yaml 协同工作,从 Kubernetes 集群中收集全面的遥测数据。

  • k8s_deployment.yaml 会部署一个 OpenTelemetry Collector 单实例，负责采集整个集群范围内的事件和元数据。它会收集 Kubernetes 事件、集群指标，并使用 pod（容器组）标签和注解来丰富遥测数据。该收集器作为一个独立的部署运行，仅启用一个副本，以避免产生重复数据。

  • k8s_daemonset.yaml 部署了一个基于 DaemonSet 的采集器，会在集群中的每个节点上运行。它使用 kubeletstats、hostmetrics 和 Kubernetes Attribute Processor 等组件，收集节点级和 pod（容器组）级指标以及容器日志。这些采集器为日志附加元数据，并通过 OTLP exporter 将其发送到 HyperDX。

这些清单共同实现了集群的全栈可观测性,涵盖从基础设施到应用级别的遥测数据,并将增强后的数据发送到 ClickStack 进行集中分析。

首先,将收集器安装为 Deployment:

# 下载清单文件
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_deployment.yaml
# 安装 helm 图表
helm install --namespace otel-demo k8s-otel-deployment open-telemetry/opentelemetry-collector -f k8s_deployment.yaml
k8s_deployment.yaml
# k8s_deployment.yaml
mode: deployment

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# 我们只需要一个收集器实例 - 多个实例会产生重复数据
replicaCount: 1

presets:
  kubernetesAttributes:
    enabled: true
    # 启用后，处理器将提取关联 pod（容器组）的所有标签并将其添加为资源属性。
    # 标签的确切名称将作为键。
    extractAllPodLabels: true
    # 启用后，处理器将提取关联 pod（容器组）的所有注解并将其添加为资源属性。
    # 注解的确切名称将作为键。
    extractAllPodAnnotations: true
  # 配置收集器以收集 Kubernetes 事件。
  # 将 k8sobject receiver 添加到日志管道，默认收集 Kubernetes 事件。
  # 更多信息：https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-objects-receiver
  kubernetesEvents:
    enabled: true
  # 配置 Kubernetes Cluster Receiver 以收集集群级指标。
  # 将 k8s_cluster receiver 添加到指标管道，并向 ClusterRole 添加必要的规则。
  # 更多信息：https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-cluster-receiver
  clusterMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"
  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

接下来，将收集器部署为 DaemonSet 守护进程集，用于收集节点和 pod（容器组）级别的指标和日志：

# 下载清单文件
curl -O https://raw.githubusercontent.com/ClickHouse/clickhouse-docs/refs/heads/main/docs/use-cases/observability/clickstack/example-datasets/_snippets/k8s_daemonset.yaml
# 安装 helm 图表
helm install --namespace otel-demo k8s-otel-daemonset open-telemetry/opentelemetry-collector -f k8s_daemonset.yaml

k8s_daemonset.yaml

# k8s_daemonset.yaml
mode: daemonset

image:
  repository: otel/opentelemetry-collector-contrib
  tag: 0.123.0

# 使用 kubeletstats CPU/内存利用率指标的必要配置
clusterRole:
  create: true
  rules:
    - apiGroups:
        - ''
      resources:
        - nodes/proxy
      verbs:
        - get

presets:
  logsCollection:
    enabled: true
  hostMetrics:
    enabled: true
  # 配置 Kubernetes 处理器以添加 Kubernetes 元数据。
  # 将 k8sattributes 处理器添加到所有管道，并向集群角色添加必要的规则。
  # 更多信息：https://opentelemetry.io/docs/kubernetes/collector/components/#kubernetes-attributes-processor
  kubernetesAttributes:
    enabled: true
    # 启用后，处理器将提取关联 pod（容器组）的所有标签，并将其作为资源属性添加。
    # 标签的确切名称将作为键。
    extractAllPodLabels: true
    # 启用后，处理器将提取关联 pod（容器组）的所有注解，并将其作为资源属性添加。
    # 注解的确切名称将作为键。
    extractAllPodAnnotations: true
  # 配置收集器从 kubelet 节点代理上的 API 服务器收集节点、pod（容器组）和容器指标。
  # 将 kubeletstats 接收器添加到指标管道，并向集群角色添加必要的规则。
  # 更多信息：https://opentelemetry.io/docs/kubernetes/collector/components/#kubeletstats-receiver
  kubeletMetrics:
    enabled: true

extraEnvs:
  - name: HYPERDX_API_KEY
    valueFrom:
      secretKeyRef:
        name: hyperdx-secret
        key: HYPERDX_API_KEY
        optional: true
  - name: YOUR_OTEL_COLLECTOR_ENDPOINT
    valueFrom:
      configMapKeyRef:
        name: otel-config-vars
        key: YOUR_OTEL_COLLECTOR_ENDPOINT

config:
  receivers:
    # 配置额外的 kubelet 节点代理指标
    kubeletstats:
      collection_interval: 20s
      auth_type: 'serviceAccount'
      endpoint: '${env:K8S_NODE_NAME}:10250'
      insecure_skip_verify: true
      metrics:
        k8s.pod.cpu_limit_utilization:
          enabled: true
        k8s.pod.cpu_request_utilization:
          enabled: true
        k8s.pod.memory_limit_utilization:
          enabled: true
        k8s.pod.memory_request_utilization:
          enabled: true
        k8s.pod.uptime:
          enabled: true
        k8s.node.uptime:
          enabled: true
        k8s.container.cpu_limit_utilization:
          enabled: true
        k8s.container.cpu_request_utilization:
          enabled: true
        k8s.container.memory_limit_utilization:
          enabled: true
        k8s.container.memory_request_utilization:
          enabled: true
        container.uptime:
          enabled: true

  exporters:
    otlphttp:
      endpoint: "${env:YOUR_OTEL_COLLECTOR_ENDPOINT}"
      compression: gzip
      headers:
        authorization: "${env:HYPERDX_API_KEY}"

  service:
    pipelines:
      logs:
        exporters:
          - otlphttp
      metrics:
        exporters:
          - otlphttp

在 HyperDX 中探索 Kubernetes 数据​

访问您的 HyperDX UI——可以使用 Kubernetes 部署的实例，或通过 ClickHouse Cloud 访问。

使用 ClickHouse Cloud

如果使用 ClickHouse Cloud，只需登录到你的 ClickHouse Cloud 服务，然后在左侧菜单中选择 “HyperDX”。你会被自动完成身份验证，无需创建用户。

当系统提示你创建数据源时，保留创建数据源对话框中的所有默认值，仅将 Table 字段填写为 otel_logs，以创建一个日志数据源。其他所有设置应会被自动检测，你可以直接点击 Save New Source。

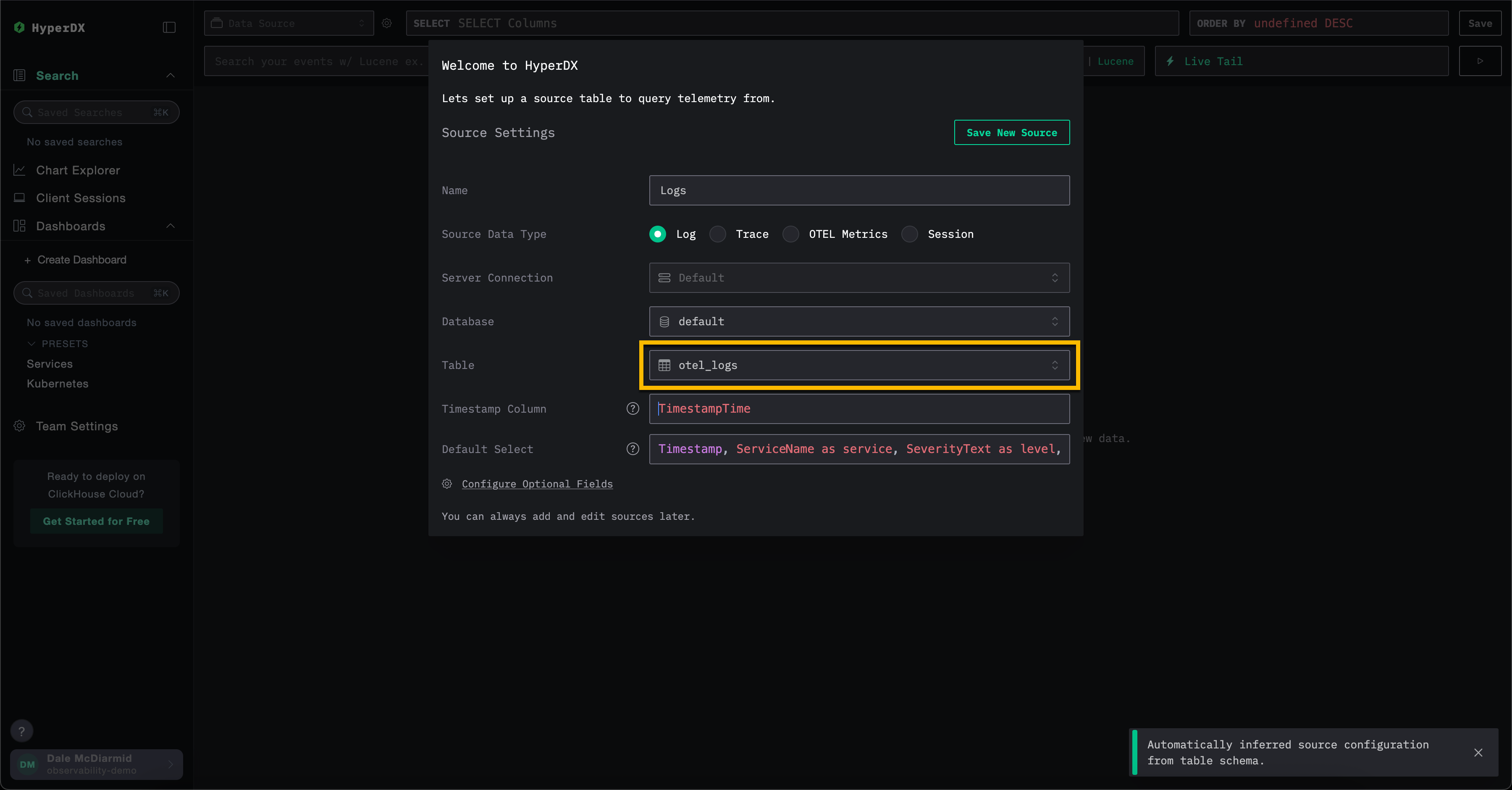

ClickHouse Cloud HyperDX 数据源

你还需要为 traces 和 metrics 创建数据源。

例如，要为 traces 和 OTel metrics 创建数据源，用户可以从顶部菜单中选择 Create New Source。

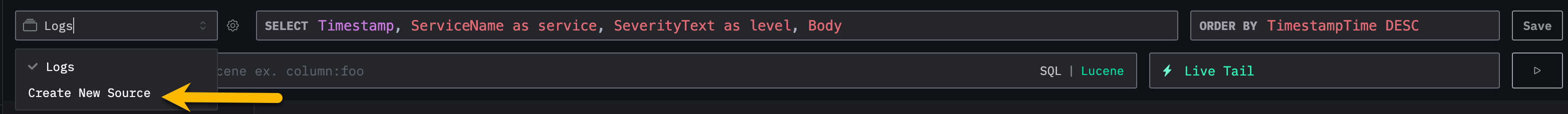

HyperDX 创建新数据源

在这里，选择所需的数据源类型，然后选择相应的表，例如对于 traces，选择表 otel_traces。所有设置应会被自动检测。

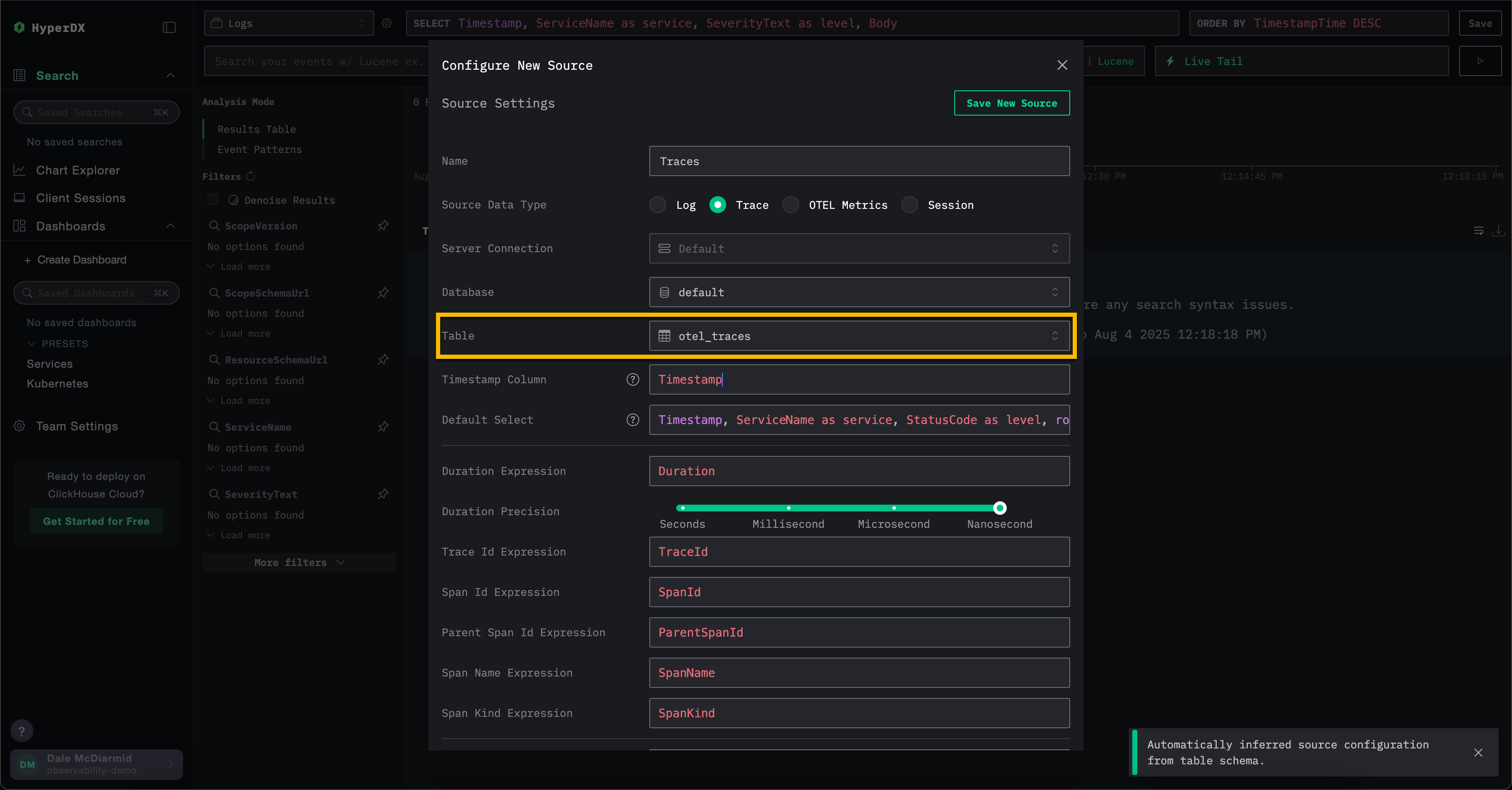

HyperDX 创建 trace 数据源
关联来源

请注意，ClickStack 中的不同数据源——例如日志和 traces——可以彼此关联。要启用这一点，需要在每个数据源上进行额外配置。例如，在日志数据源中，你可以指定对应的 trace 数据源，反之亦然，在 traces 数据源中指定日志数据源。有关更多详细信息，请参阅 “关联来源”。

使用自托管部署

要访问本地部署的 HyperDX，可以在本地执行端口转发命令，然后通过 http://localhost:8080 访问 HyperDX。

kubectl port-forward \
 pod/$(kubectl get pod -l app.kubernetes.io/name=hdx-oss-v2 -o jsonpath='{.items[0].metadata.name}' -n otel-demo) \
  8080:3000 \
 -n otel-demo
生产环境中的 ClickStack

在生产环境中，如果未在 ClickHouse Cloud 中使用 HyperDX，建议使用启用了 TLS 的入口（Ingress）。例如：

helm upgrade my-hyperdx hyperdx/hdx-oss-v2 \
--set hyperdx.ingress.enabled=true \
--set hyperdx.ingress.host=your-domain.com \
--set hyperdx.ingress.tls.enabled=true

要浏览 Kubernetes 数据,请导航至专用仪表板 /kubernetes,例如 http://localhost:8080/kubernetes。

每个选项卡（Pod（容器组）、节点和命名空间）都应显示相应数据。

ClickHouse Kubernetes 仪表板
